Замены ремня ГРМ ТЛК80

Описание процедуры замены ремня ГРМ на автомобиле Toyota Land Cruser 70/ 80, двигатели 1PZ, 1HZ, 1HD-T

Замена ремня ГРМ должна проводится:

1. Каждые 80000км, если машина эксплуатируется в жестких условиях (например – городской цикл или езда по пересеченной местности)

2. В остальных случаях – каждые 100000 км.

Сразу демонтировать кожух ремня ГРМ, увы, нельзя. Мешают вентилятор, ремень кондиционера (если есть) и питающая трубка насоса ГУРа. Поэтому вначале необходимо снять их.

 А) Снятие ремня кондиционера. Трещеткой с головкой на 14 вращаем болт натяжного ролика против часовой стрелки до момента, когда ремень освободится. Сбрасываем его вниз, на шкив коленвала.

 Б) Демонтаж вентилятора (с вискомуфтой или без – процедура одна и та же). Помечаем взаимное положение ротора вискомуфты (или крыльчатки вентилятора) и шкива помпы.

Болты вискомуфты

Накидным ключом на 12 откручиваем 4 гайки крепления вискомуфты и снимаем ее. Если гайки не откручиваются, а вместо этого проворачивается весь шкив, то сильно сожмите его рукой и снова попытайтесь открутить гайки. Если и это не помогло, то просуньте мощную шлицевую отвертку между приводными ремнями помпы и шкивом. Заблокировав таким образом шкив, откручиваем четыре гайки. Снимаем вискомуфту (крыльчатку вентилятора), покачивая из стороны в сторону, и плавно стаскивая ее со шпилек. Не в коем случае не применяйте ударный инструмент! Максимум, что можно – просунуть шлицевую отвертку между шкивом и ротором вискомуфты. Вынуть вискомуфту совсем не удастся – мешает кожух. Поэтому просто прислоните ее к радиатору и опустите вниз. Этого более чем достаточно. После демонтажа вискомуфты наверните две гайки обратно на шпильки шкива помпы. Если этого не сделать, то, при проворачивания коленвала, шкив соскочит со шпилек и придется заново натягивать приводные ремни.

В) Демонтаж трубки ГУРа. Для этого ненужно разгерметизировать весь контур ГУРа, достаточно лишь отсоединить бачок с жидкостью от двигателя. Бачок крепится тремя болтами к впускному коллектору.

Открутив их, сдвиньте бачок вместе со шлангом к радиатору.

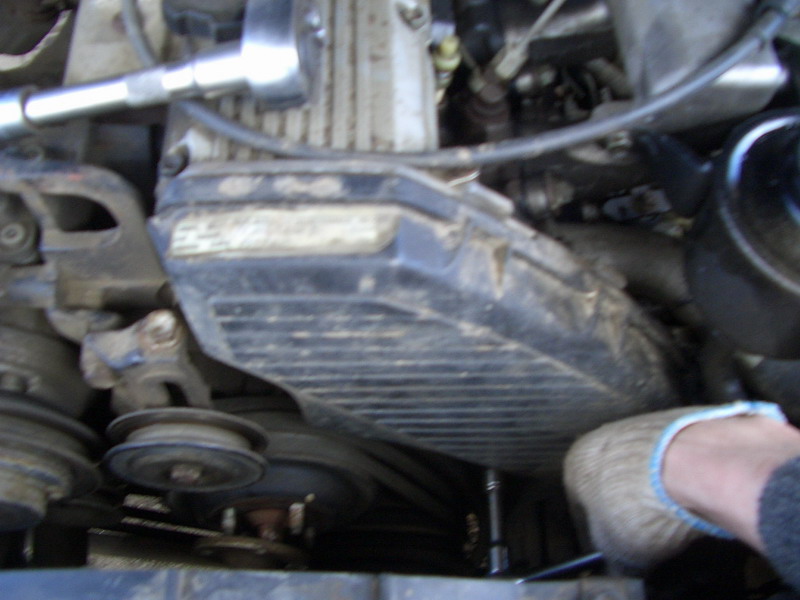

Г) Снятие кожуха ремня ГРМ. Кожух ГРМ крепится в 7 точках – четыре металлические стяжки и 3 болта М6. Для демонтажа металлических стяжек удобнее использовать длиногубцы – возьмите ими кончик стяжки и понятие на себя, а потов вверх. Стяжка соскочит с кожуха.

 Клипсы кожуха ГРМ

Снимите оставшиеся три стяжки по периметру кожуха. Далее трещеткой с головкой на 10 откручивает три болта – 2 из них видны, а третий стоит под кожухом и его можно найти только на ощупь. Первый болт стоит над шкивом помпы, второй болт – над вакуумным насосом: Третий болт – самый муторный. Стоит снизу кожуха, рядом со шлангом бачка ГУРа:

Открутив все три болта и демонтировав четыре стяжки можно снять кожух ремня ГРМ.

Ремень ГРМ 1HZ

Трещеткой с головкой на 32 вращаем коленчатый вал за храповой болт шкива по часовой стрелке до совмещения меток на шестернях ГРМ с метками на двигателе. Как выглядят метки – смотреть в книге, на мой фотоаппарат их заснять не представляется возможным, слишком мелкие. Совмещение меток означает, что первый цилиндр находится в ВМТ. Д) Демонтаж натяжного ролика ремня ГРМ. Ролик установлен на двух болтах, один из них под 8ой шестигранник. Т.к. ролик находится под натяжением пружины, то снять его сразу не получится, сперва нужно ослабить пружину. Для этого я использую самодельное приспособление из проволоки и монтажки:

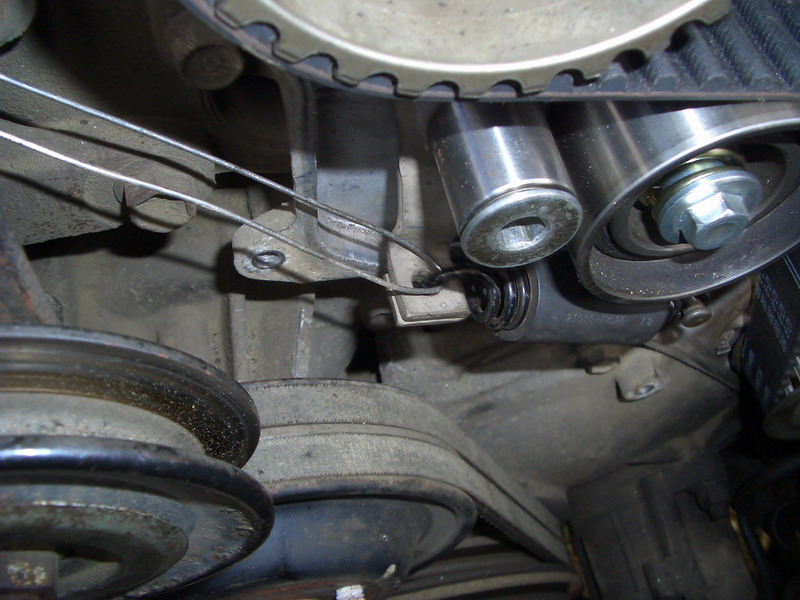

Монтажка упирается в кондиционер и тянет проволоку. А та, в свою очередь, растягивает пружину. Обращаю ваше внимание на то, что проволока должна быть прикреплена НЕПОСРЕДСТВЕННО к пружине, а не к рычагу натяжного ролика ( ибо рычаг ролика легко деформируется).

Т.е усилие должно воздействовать только на пружину, и никак на рычаг ролика!

Уперев монтажку и немного растянув пружину, шестигранником выкручиваем болт. Вынимаем его полностью. Убираем монтажку, пружина полностью сожмется. Затем трещеткой выкручиваем второй болт ролика (для наглядности ремень снят):

Снимаем натяжной ролик вместе с пружиной. Снимаем ремень ГРМ. Е) Установка нового ремня. Вначале проверьте, совпадает ли маркировка нового и старого ремней (актуально только для оригинальных деталей):

Ремн ГРМ 1HZ

Наденьте ремень на шкивы таким образом, чтобы ведущая ветвь (сторона ремня, смотрящая на бачок ГУРа) была максимально натянута. Чтобы ремень при этом не соскакивал, надо немного стянуть его рукой:

А далее возможно два варианта: - продолжая удерживать ремень одной рукой, подсунуть под него натяжной ролик и завернуть болт (который под 12 ключ) усилием руки. - если первый вариант кажется слишком сложным, то надо временно связать (стянуть) ремень электромонтажной стяжкой (куском проволоки, проводом и т.п.) и затем установить натяжной ролик. При установке натяжного ролика надо внимательно следить за ориентацией кронштейна, на котором смонтирован сам подшипник. Паз кронштейна должен совпасть с головкой болта, ввернутого в блок:

После того, как болт ввернут, можно убрать руку (или снять стягивающий элемент) Далее трещеткой (лучше динамометрическим ключом) с головкой на 12 затягиваем этот болт с усилием 25-30H*m. Это усилие равное средней затяжки. Устанавливаем стяжную пружину (одну и туже пружину нельзя использовать более двух раз), собираем приспособление из монтажки и проволоки (помним – проволока крепится только к пружине!). Теперь надо снова растянуть пружину, чтобы ввернуть второй болт натяжного ролика (который под шестигранник). При этом надо следить за тем, чтобы отверстие в кронштейне совпало с отверстием под болт в блоке. Натягиваем, вставляем болт, заворачиваем его на пару оборотов. Затем убираем приспособление и затягиваем болт до упора. Когда болт затянут, надо проверить зазор между его головкой и рычагом ролика. Он должен находиться в пределах 1,25-1,3мм:

Зазор ролика ГРМ

Если зазор меньше указанного, это означает, что кронштейн ролика погнут. В этом случае ролик подлежит замене. Если этого не сделать, то ремень сползет с шестерни распредвала. Последствия объяснять не надо – у всех дизельных двигателей поршни встречаются с клапанами. Проворачиваем коленвал за храповой болт не менее трех раз так, чтобы метка на шестерне распредвала совпала с меткой на блоке. Затем смотрим метку на шестерне, установленной на оси привода ТНВД. Она тоже должна совпасть со своей меткой на блоке. Если этого не произошло, то надо подсчитать, насколько зубцов не совпадает шестерня с меткой. И, снова сняв ремень, провернуть шестерню до совмещения меток. Вращать можно как по часовой, так и против часовой стрелки, но в пределах пары-тройки зубцов. Для полного оборота (только по часовой) необходимо также проворачивать шестерню распредвала, иначе неминуемая встреча клапанов с поршнями. Проворачивая коленвал, так же необходимо смотреть, не сползает ли ремень с шестерни распредвала. Если сползает – то натяжной ролик под замену – нарушена соосность в результате брака или по причине погнутого кронштейна. Если метки на шестернях совпали с метками на блоке, то можно собирать все обратно. Сборка осуществляется в обратной последовательности. Не забудьте наклеить новую наклейку (входит в комплект с ремнем) на кожух с указанием даты и пробега машины на момент замены.
