Перевод мотора УМЗ-4178 для работы на бензине АИ-92. Для более эффективного использования высокооктанового бензина АИ-92 в моторах рассчитанных на применение бензинов АИ76\80 необходимо поднять степень сжатия.
Это можно сделать несколькими путями:
- Заменить поршни и\или шатуны
- Уменьшить высоту ГБЦ
Наиболее простой путь – уменьшение высоты ГБЦ. Стандартная высота 98мм для АИ-76\80, для АИ-92 – 94,5мм.
В данном материале я не буду подробно рассматривать моменты демонтажа навесного оборудования двигателя – это можно посмотреть в руководстве по ремонту и эксплуатации. Так же данный материал применим к моторам УМЗ-421, ЗМЗ-24\402\410.
Следует помнить, что у моторов ЗМЗ и старого УМЗ-417 по-другому расположена помпа.
Для демонтажа\установки ГБЦ понадобится стандартный набор шоферского инструмента, динамометрический ключ, ветошь, растворитель, металлическая щетка.
Из деталей нужны будут прокладка коллектора, прокладка ГБЦ, прокладка клапанной крышки, прокладка приемной трубы. Другие штанги толкателей – для бензина АИ-93 (каталожный номер 54-1007175). Другие прокладки – в зависимости от того, что было демонтировано.
Я советую использовать металлизированную прокладку коллектора или с нанесенным заводским слоем высокотемпературного герметика. Прокладку ГБЦ тоже лучше приобрести с заводским слоем герметика.
Стоит обратить внимание на то, что такая переделка имеет смысл если мотор находится в исправном состоянии – компрессия не менее 8 кг\см2. В противном случае целесообразнее совместить работы с ГБЦ с капитальным ремонтом мотора.
Шаг 1.
Слейте ОЖ. Снимите патрубки системы охлаждения. Снимите клапанную крышку, снимите ось коромысел – по-очереди отпускайте гайки, не более 2х оборотов за раз. Иначе можно деформировать деталь. Вытащите толкатели. Открутите гайки ГБЦ. Открутите приемную трубу, саму трубу снимать не обязательно. Корпус термостата можно не снимать – он не мешает. Нужно лишь снять провод с датчика указателя температуры. Снимите карбюратор, шланг ВУТ и шланг отопителя.
Коллектор снимать не надо – это неудобно, проще снять вместе с ГБЦ и открутить после.
Предварительно нагрейте гайки приемной трубы, иначе велик риск обломить шпильки.
Рис. 1 ГБЦ без навесного, готова к демонтажу.
Рис. 2 Блок цилиндров без ГБЦ

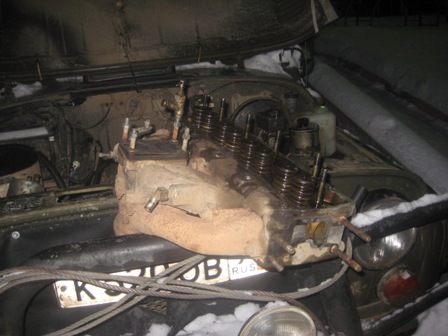

Рис. 3 Демонтированная ГБЦ в сборе с коллектором
Шаг 2.
Снимаем коллектор. Моем ГБЦ, очищаем плоскость прилегания коллектора от следов старой прокладки. Уменьшаем высоту ГБЦ на 3,5мм: до 94,5мм. Больше не нужно. Можно снять 4мм – тогда нужно будет заправлять автомобиль АИ-95.
Важно убедиться, что в рубашке охлаждения не осталось стружки.
Дополнительно неплохо так же выровнять плоскость самого коллектора, убрать раковины на ней.
Шаг 3.
Промойте плоскость блока цилиндров растворителем, вверните шпильки крепления ГБЦ, если они вывернулись вместе с гайками. Осмотрите износ (ступеньку) в гильзе. Ощутимой ступеньки быть не должно (лучше измерить диаметр гильзы нутромером – максимальное значение в руководстве).
Установите коллектор. Перед установкой желательно убедиться, что окна в ГБЦ совпадают с коллектором. Используйте краску для этого. В случае наличия ступенек уберите их напильником.
Проверните коленчатый вал до совмещения меток ВМТ 1го цилиндра на шкиве (2ая риска для УМЗ или 3я для ЗМЗ если крутить по часовой стрелке).
Шаг 4.
Установите прокладку ГБЦ, предварительно убедитесь, что все необходимые отверстия в ней проделаны. Установите ГБЦ, затяните предварительно гайки моментом 2кг\с, начиная от центра двигаясь к краям. Затем произведите затяжку моментом 9,5кг\с по схема на рис. 4. Снова повторите затяжку согласно схеме на рис. 4 моментом 9,5 кг\с.
Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кг\с.

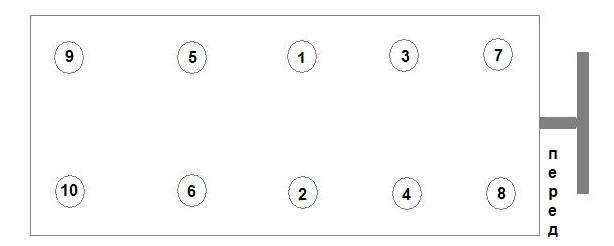

Рис. 4 Порядок затяжки гаек ГБЦ
Смажьте новые толкатели маслом и опустите их в колодцы. Установите ось коромысел.
Отрегулируйте зазоры в клапанах. Снимите крышку трамблера, отметьте положение бегунка. Если бегунок смотрит на контакт первого цилиндра, то начните с п. А, затем проверните коленчатый вал на 360гр и выполните п. Б. Если бегунок смотрит на контакт четвертого цилиндра, то начните с п. Б, затем перейдите к п. А.
А) Отрегулируйте оба клапана первого цилиндра, затем выпускного клапана второго цилиндра и впускного клапана третьего цилиндра.
Б) Отрегулируйте оба клапана четвертого цилиндра, выпускного клапана третьего цилиндра, впускного клапана второго цилиндра.
Зазоры крайних клапанов (1го и 8го) 0,30-0,35мм, остальных 0,35-0,40мм.
Установите клапанную крышку. Я советую заменить болты крепления шпильками, т.к болты со временем разбивают резьбу в ГБЦ.
Рис. 5 Шпильки крепления клапанной крышки
Установите навесное оборудование. Произведите замер компрессии – она должна составлять не менее 10,5 кг\см2.
Отрегулируйте УОЗ обычным способом – при прямолинейном движении со скоростью 50км\ч на прогретом двигателе резко откройте дроссельную заслонку – должна быть кратковременна детонация (~ 3 секунд). Если ее нет – сделайте угол раньше, слишком продолжительная – позже. Стробоскоп так же можно использовать, но отрегулированный по порогу детонации мотор работает лучше.
После прогрева мотора протяните приемную трубу и коллектор. После 1000 километров пробега протяните ГБЦ моментом 9,5 кг\с по схеме на рис. 4.
Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кг\с.
